Dostupné
Import DXF s opravou geometrie
Načítá ASCII i binární soubory DXF a převádí je na čisté, uzavřené kontury dílů.
- LINE, ARC, CIRCLE, LWPOLYLINE/POLYLINE s bulge, ELLIPSE, SPLINE a vnořené, zrcadlené bloky INSERT
- Automatické spojování kontur, uzavírání malých mezer, rozpoznání otvorů a ostrůvků
- Převod jednotek, kontrola a oprava geometrie, seznam problémů importu
- Přetažení souborů nebo celých složek; každá složka může být zakázkou
Dostupné

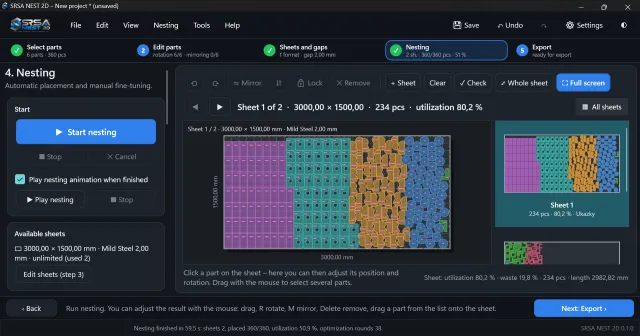

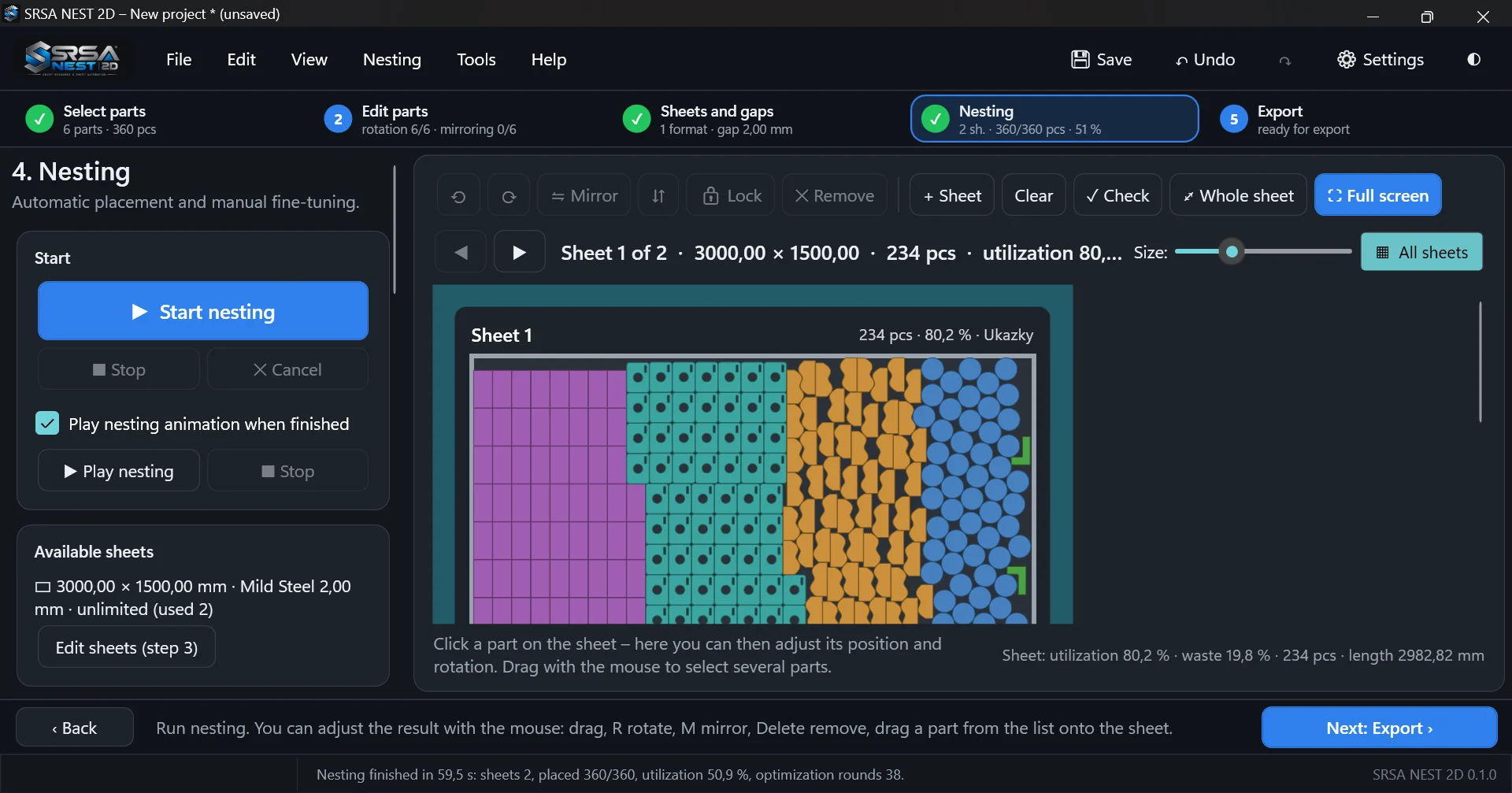

Automatický true-shape nesting
Nesting podle No-Fit-Polygonů na skutečném obrysu dílu – ne jen na opsaných obdélnících.
- Mezera mezi díly a okraj plechu
- Počty kusů, priority, více plechů a formátů v jednom výpočtu
- Rychlá heuristika nebo optimalizace, která v časovém limitu hledá lepší rozložení
- Optimalizaci lze kdykoli zastavit a ponechá nejlepší nalezené řešení
Dostupné
Otáčení a zrcadlení pro každý díl
Povolená natočení se nastavují přímo v seznamu dílů – pro jeden díl nebo pro více najednou.
- Bez otáčení, 180°, 90°, 45°, 30°, 15°, 10°, 5°, 2°, 1°, vlastní krok nebo seznam úhlů
- Volitelné zrcadlení pro díly, u kterých nezáleží na líci a rubu
- Automatické zrcadlení, když zlepší rozložení (lze vypnout)
- Preferovaný úhel pro každý díl
Dostupné
Chytrý nesting: díl v dílu a párování
Využije materiál, který jednoduchý nesting nechává nevyužitý.
- Díl v dílu – malé díly se umístí do otvorů velkých (např. podložky do přírub)
- Párování konkávních tvarů (U, L, C…), které do sebe zapadnou, když to ušetří místo
- Párování materiálu a tloušťky – díly jdou jen na odpovídající plechy
- Pravidelné mřížky pro série stejných dílů
Dostupné
Sklad plechů a zbytků
Celé plechy i zbytky libovolného tvaru v jednom skladu, používané podle priority.
- Více formátů plechů s dostupnými počty
- Zbytky libovolného tvaru importované z DXF – otvory se berou jako vady
- Priorita Nízká / Standardní / Vysoká pro plechy i díly
- Čára odříznutí zbytku a uložení zbytku zpět do skladu jedním kliknutím
Dostupné
Ruční nesting a úpravy
Každý automatický výsledek lze doladit myší a klávesnicí.
- Přetažení dílů ze seznamu na plech, posun, otočení (R), zrcadlení (M), zamčení (L)
- Kopírování, duplikování a přesun dílů mezi plechy
- Průběžná kontrola kolizí a mezer, přichytávání k mřížce
- Doskládání zbývajících dílů kolem zamčených; neomezené zpět / znovu
Dostupné
Popisování a gravírování
Texty a čáry z popisových vrstev se zachovají jako gravírování místo řezání.
- TEXT, MTEXT a čáry z vrstev jako GRAV / MARK / TEXT se stanou popisem dílu
- Export do samostatné vrstvy gravírování
- Volitelný štítek s názvem nebo číslem dílu vygravírovaný na každém kusu
- Jednotahové písmo, automaticky zmenšené, aby se vešlo do materiálu
Dostupné

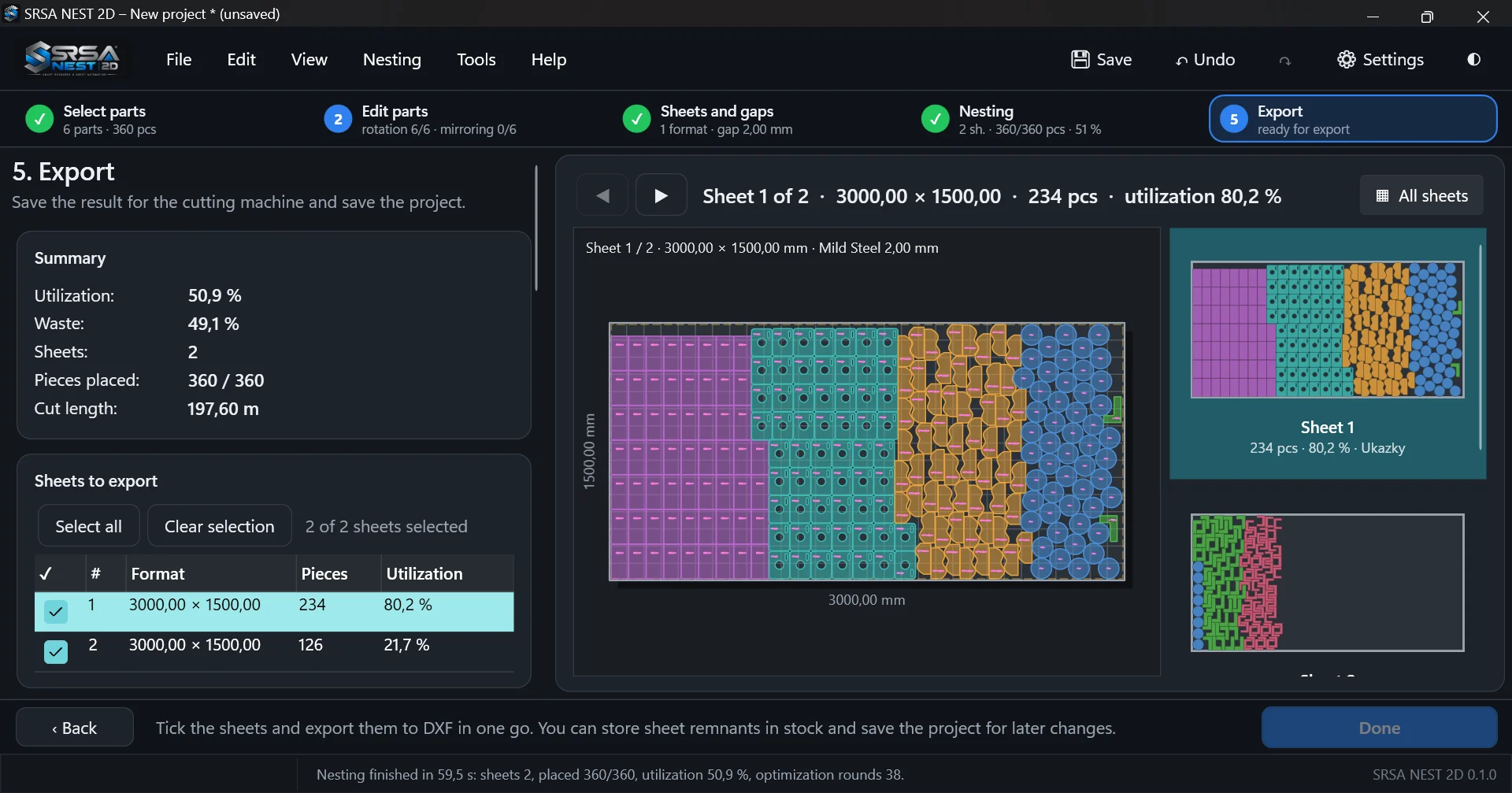

Export DXF a profil CypCut
Čistý výstup DXF pro váš CAM nebo software stroje.
- Jeden soubor na plech nebo všechny plechy v jednom souboru; hromadný export vybraných plechů
- Vrstvy pro díly, otvory, plech, okraj, popisky a čáru zbytku; oblouky zůstávají oblouky
- Profil pro CypCut (fiber lasery Friendess) s vrstvami řezání a gravírování
- Export jednotlivého dílu
Dostupné
Protokol pro dílnu, CSV a odhad nákladů
Vše, co potřebuje operátor i kancelář – k tisku nebo jako PDF.
- Výkres každého plechu s očíslovanými díly a seznamem kusů
- Využití, délka řezu, počet průpalů a velikost zbytku
- Odhad času a ceny řezání z rychlosti řezání, času průpalu a hodinové sazby
- Souhrn po zakázkách / složkách a export CSV pro Excel
Dostupné
Zakázky a složky
Díly z více zakázek zákazníků mohou sdílet plechy a zůstanou dohledatelné.
- Každý díl si pamatuje svou zakázku (převzatou ze složky DXF, lze upravit)
- Filtrování podle zakázky pro rychlé zadání počtů
- Protokol po zakázkách: kusy, plocha dílů, spotřeba plechu, délka řezu, použité plechy
- Export po zakázkách do samostatných složek
Dostupné
Rychlý a spolehlivý
Navrženo pro skutečné výrobní zakázky se stovkami dílů.
- Paralelní výpočet na všech jádrech procesoru s ukládáním výsledků do mezipaměti
- Časový limit pro celou optimalizaci – první úplné rozložení se vždy dokončí
- Atomické ukládání projektů se záložní kopií; automatická záloha neuložené práce
- Ochrana proti pádu s logem a záchrannou kopií projektu
Dostupné
Jedenáct jazyků, světlý a tmavý motiv
Rozhraní, protokol i CSV jsou k dispozici ve vašem jazyce.
- Angličtina, čeština, němčina, španělština, francouzština, italština, polština, portugalština, ruština, slovenština, turečtina
- Jednotky v milimetrech nebo palcích
- Průvodce v pěti krocích s nápovědou pro nové uživatele
- Nástroj pro příkazový řádek pro dávkové zpracování
Připravujeme
Aktivace licence v programu
Licenční server a zákaznické účty jsou na tomto webu připravené; aktivaci přímo v desktopovém programu připravujeme.
- Licenční klíče, aktivace a uvolnění zařízení
- Zkušební, měsíční, roční a trvalé licence
- Kontrola aktualizací proti nejnovější zveřejněné verzi
Připravujeme
Kritérium řezných skupin
Kritérium nestingu „minimalizovat řezné skupiny“ je v nastavení připravené, ale zatím nemá žádný vliv.
